چگونه یک واحد کنترل هوا دما را کنترل می کند؟

سلام! من به عنوان تأمین کننده واحدهای حمل و نقل هوایی (AHUS) ، دست اول را دیدم که چگونه این دستگاه های nifty جادوی خود را برای کنترل دما در انواع فضاها کار می کنند. بنابراین ، بیایید به این موضوع بپردازیم که چگونه یک واحد حمل و نقل هوایی کار را انجام می دهد.

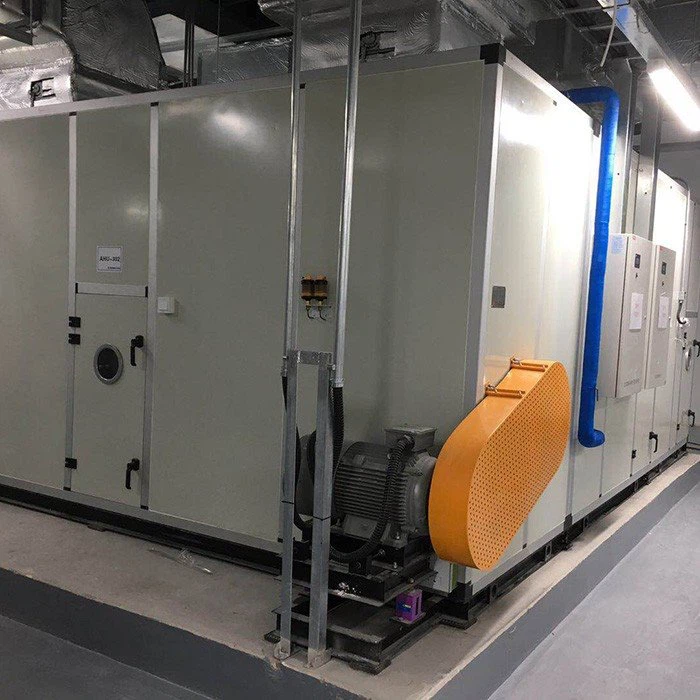

اول از همه ، بیایید بفهمیم AHU چیست. این یک قطعه بزرگ از تجهیزات است که در یک نقش اساسی داردسیستم کنترل هوابشر آن را به عنوان قلب تنظیم ساختمان و کنترل آب و هوا در نظر بگیرید. هوای خارج از آن را می گیرد ، آن را شرایط می کند ، و سپس آن را در سراسر ساختمان توزیع می کند.

اصول کنترل دما

در هسته اصلی دمای AHU - مکانیسم کنترل چند مؤلفه اصلی است. یکی از مهمترین آنها کویل های گرمایش و سرمایش است. این کویل ها مانند کارگاههای واحد هستند.

کویل های گرمایشی

هنگامی که در بیرون سرد است ، کویل های گرمایشی بازی می شوند. آنها را می توان با آب گرم ، بخار یا برق گرم کرد. کویل های آب گرم بسیار رایج است. آب گرم از طریق کویل ها گردش می کند و با عبور هوا از روی آنها ، گرما از کویل ها به هوا منتقل می شود. این هوا را گرم می کند که سپس به ساختمان فرستاده می شوند.

بخار - سیم پیچ های گرم به روشی مشابه کار می کنند. بخار از طریق کویل ها عبور می کند و گرمای نهان بخار هنگام چگالش آزاد می شود و هوا را گرم می کند. از طرف دیگر ، سیم پیچ های گرمایش برقی از مقاومت الکتریکی برای تولید گرما استفاده می کنند. آنها اغلب به عنوان بخاری های تکمیلی در AHU های کوچکتر یا در شرایطی که منابع گرمایشی دیگر در دسترس نیستند استفاده می شوند.

سیم پیچ

در ماه های گرم تابستان ، سیم پیچ های خنک کننده به دست می گیرند. این کویل ها معمولاً با آب سرد یا مبرد سرد می شوند. سرد - کویل های آب دارای آب سرد از طریق آنها هستند. با عبور هوای گرم از ساختمان از روی کویل ها ، گرما از هوا به آب سرد منتقل می شود و هوا را به پایین خنک می کند.

سیم پیچ های خنک کننده مبتنی بر مبرد بخشی از چرخه تبرید هستند. مبرد گرما را از هوا جذب می کند زیرا در داخل کویل ها تبخیر می شود. سپس مبرد فشرده ، متراکم و دوباره در یک چرخه مداوم گسترش می یابد. این نوع خنک کننده بسیار کارآمد است و معمولاً در مقیاس بزرگ استفاده می شودسیستم واحد کنترل هواs.

اختلاط و توزیع هوا

یکی دیگر از جنبه های مهم کنترل دما در AHU ، مخلوط کردن هوا است. این واحد فقط هوای خارج را نمی گیرد و آن را شرط می کند. همچنین آن را با هوای بازگشت از ساختمان مخلوط می کند. این کار برای صرفه جویی در مصرف انرژی انجام می شود.

هوای برگشتی در حال حاضر دارای درجه حرارت و رطوبت خاصی است. با مخلوط کردن آن با هوای بیرونی ، AHU مجبور نیست به همان اندازه کار کند تا هوا به دمای مورد نظر برسد. به عنوان مثال ، اگر هوای بیرونی در زمستان بسیار سرد باشد ، مخلوط کردن آن با هوای گرمتر ، میزان گرمایش مورد نیاز را کاهش می دهد.

پس از مخلوط شدن هوا و شرط ، باید به طور مساوی در سراسر ساختمان توزیع شود. این جایی است که طرفداران AHU وارد می شوند. طرفداران هوای مطبوع را از طریق شبکه ای از مجاری تحت فشار قرار می دهند. این مجاری مانند رگهایسیستم کنترل هواحمل هوا به اتاق ها و مناطق مختلف ساختمان.

سنسورها و کنترل ها

برای اطمینان از اینکه درجه حرارت درست است ، AHUS مجهز به سنسورها و کنترل ها است. سنسورهای دما در مکان های مختلف ، چه در داخل AHU و چه در قسمت های مختلف ساختمان قرار می گیرند. این سنسورها دائماً دما را اندازه گیری می کنند و داده ها را به سیستم کنترل ارسال می کنند.

سیستم کنترل مانند مغز AHU است. از داده های سنسورها برای تنظیم عملکرد کویل های گرمایش و سرمایش ، فن ها و میراگرها (که جریان هوا را کنترل می کنند) استفاده می کند. به عنوان مثال ، اگر درجه حرارت در یک اتاق خیلی زیاد باشد ، سیستم کنترل ممکن است سرعت فن ها را افزایش دهد یا ظرفیت خنک کننده کویل ها را افزایش دهد.

انواع مختلفی از استراتژی های کنترل وجود دارد. یک استراتژی مشترک ، کنترل متناسب - انتگرال (PID) است. این نوع کنترل از یک الگوریتم ریاضی برای محاسبه تنظیم بهینه بر اساس تفاوت بین دمای مورد نظر و دمای واقعی استفاده می کند.

راندمان انرژی و کنترل دما

بهره وری انرژی در مورد کنترل دما در AHUS بسیار مهم است. همه ما می خواهیم ساختمانهای خود را راحت نگه داریم بدون اینکه بانک را در صورتحساب انرژی بشکنیم.

یکی از راه های بهبود بهره وری انرژی از طریق بازیابی گرما است. برخی از AHU ها مجهز به واحدهای بازیابی گرما هستند. این واحدها گرما را از هوای اگزوز (هوایی که از ساختمان خارج می شود) به هوای تازه ورودی منتقل می کنند. این پیش از هوای ورودی در زمستان گرم می شود و قبل از آن در تابستان خنک می شود و بار را روی سیم پیچ های گرمایش و سرمایش کاهش می دهد.

از درایوهای سرعت متغیر (VSD) نیز برای بهبود بهره وری انرژی استفاده می شود. VSD ها به طرفداران و پمپ های AHU اجازه می دهند بسته به تقاضا با سرعت های مختلف کار کنند. به عنوان مثال ، اگر ساختمان به اندازه هوای مطبوع نیازی نداشته باشد ، طرفداران می توانند با سرعت کمتری کار کنند و انرژی کمتری مصرف کنند.

تعمیر و نگهداری برای کنترل بهینه دما

برای نگه داشتن یک AHU به درستی و کنترل موثر دما ، نگهداری منظم ضروری است. برای اطمینان از انتقال حرارت خوب ، کویل ها به طور مرتب تمیز می شوند. گرد و غبار و خاک می توانند روی کویل ها بسازند و کارایی آنها را کاهش می دهد.

فیلترهای موجود در AHU نیز باید به طور مکرر تعویض یا تمیز شوند. فیلترهای مسدود شده می توانند جریان هوا را محدود کنند و باعث می شود این واحد سخت تر کار کند و توانایی آن در کنترل دما را کاهش دهد.

طرفداران و موتورها باید برای عملکرد مناسب مورد بازرسی قرار گیرند. کمربندهای شل ، یاتاقان های فرسوده یا سایر موارد مکانیکی می توانند بر عملکرد AHU و قابلیت های کنترل دمای آن تأثیر بگذارند.

پایان

بنابراین ، آنجا آن را دارید! اینگونه است که یک واحد کنترل هوا دما را کنترل می کند. از کویل های گرمایشی و سرمایش گرفته تا سنسورها و کنترل ها ، هر مؤلفه نقش مهمی در نگه داشتن ساختمان شما در دمای راحت دارد.

اگر در بازار AHU هستید یا نیاز به ارتقاء موجود خود داریدسیستم واحد کنترل هوا، من دوست دارم یک گپ بزنم. من می توانم به شما در یافتن واحد مناسب برای نیازهای خود کمک کنم و از نصب و نگهداری صحیح آن اطمینان حاصل کنید. فقط به این نتیجه برسید ، و ما می توانیم مکالمه را در مورد دریافت راه حل مناسب برای کنترل دما برای فضای شما شروع کنیم.

منابع

• کتاب راهنمای ASHRAE از سیستم ها و تجهیزات HVAC.
• استانداردهای اتوماسیون و کنترل شبکه (BACNET).
• کتابچه راهنمای فنی از تولید کنندگان پیشرو AHU.
